M.2 Nvme ssd카드 메인보드 설치방법 ( Platinum P41 기준 )

PCIe NVME SSD카드를 메인보드의 M.2슬롯에 설치하는 방법에 대해서 PC용 테스크탑 컴퓨터를 기준으로 알려드리겠습니다. 한동안 업그레이드 안하다 이번에 구매하신 분들에게 또는 성능 향상을 위해 추가 설치를 하는 여러분에게 매우 정확한 정보를 드리도록 하겠습니다.



M.2 Nvme ssd카드 메인보드 설치방법 ( Platinum P41 기준 )





NVME PCIe SSD는 크기가 정말 작습니다! 설치할때 주의가 반드시! 필요합니다.

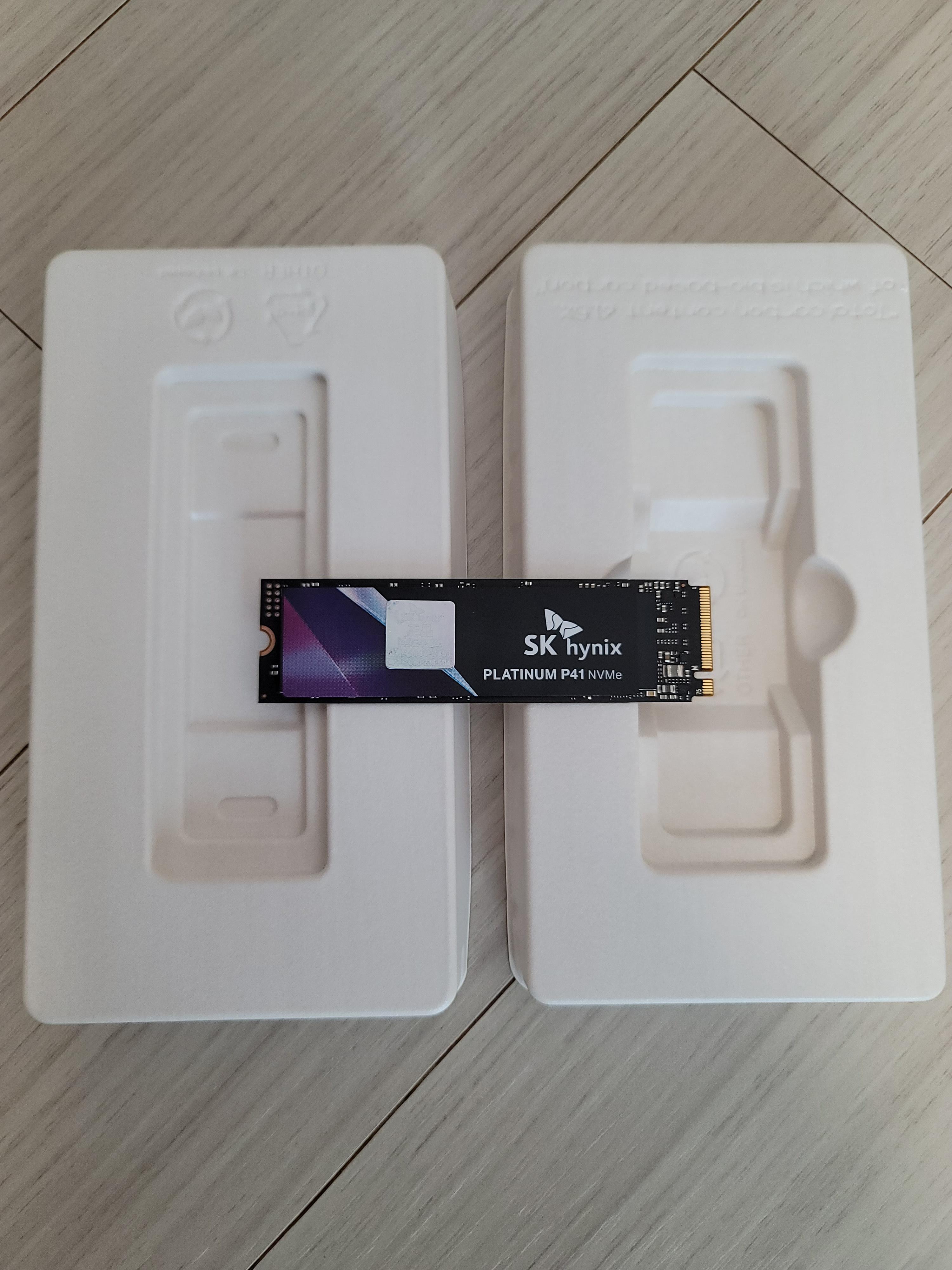

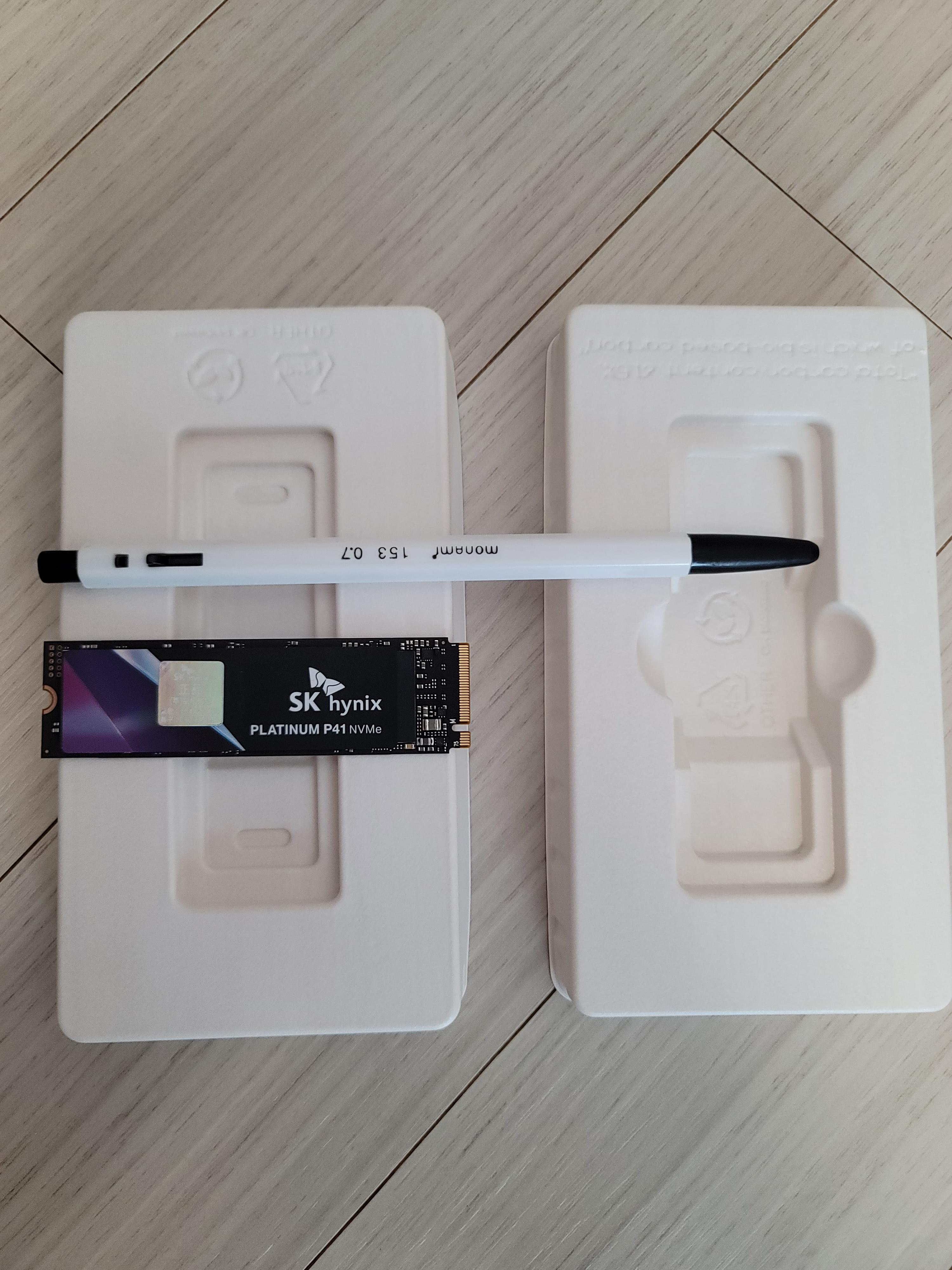

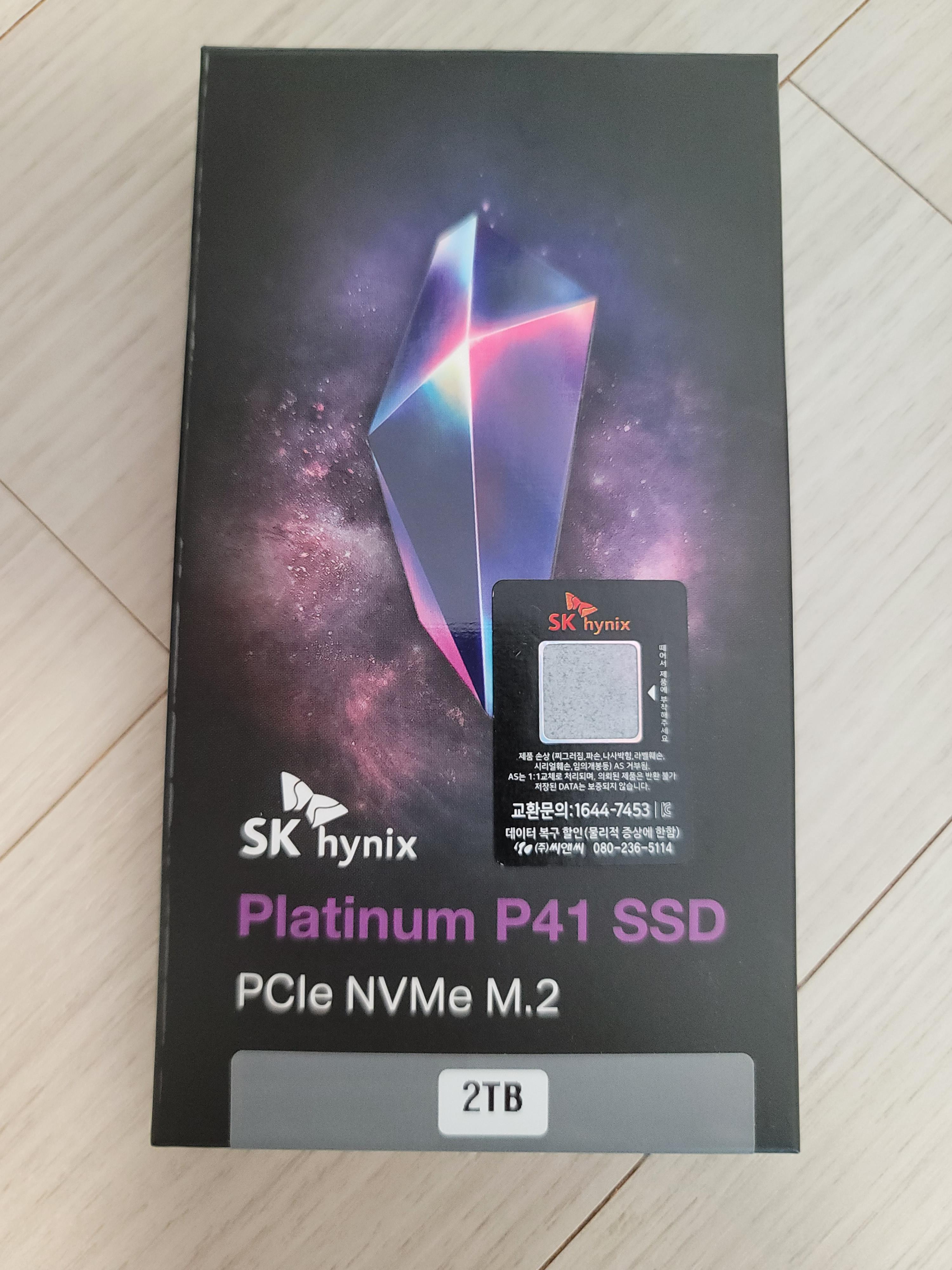

따라서, 강제적으로 끼워 넣거나, 잘못 장착을 하게 되면 문제가 될 수 있습니다. 고가의 제품이기 때문에 살살 다루어 주어야 합니다. 크기를 보세요! 이렇게 작습니다. (실제 사진 입니다.)



제품이 오자 마자, 정품스티커를 제거하고, 해당 제품에 붙였습니다.(그래야 향후 as가 가능하다는 점.)

아무튼 정말 크기가 작죠? (램보다 작습니다. 고도 기술의 집합체가 아닐 수 없습니다. 이 크기에 2TB.)

*짤 보너스 선물 잊지말고 갖고가세요.



데이터복구 무료 선물받기





NVME SSD카드를 설치하기 위해서는 M.2슬롯이 설계되어 있는 메인보드가 필요합니다. 그래서 지금 부터 설명드리는 제 컴퓨터의 사양을 아래에 설명드리고 이에따른 설치환경 기준으로 설명드리겠습다. 메인보드 제작 회사는 다양하지만 m.2슬롯은 통일된 규격으로 되어 있어서 그 모양을 참고하여 설치를 진행하시면 됩니다.





NVME SSD카드 메인보드 장착하는 방법

한동안 컴퓨터를 업그레이드 안하다가, 큰 마음 먹고 싹다 갈아 엎었습니다. 메인보드 부터 그래픽카드, 저장장치, 수랭쿨러, 파워서플라이, sata케이블, 본체케이스등을 전부 새로 구입을 했습니다. 이러한 구성으로 조립으로 구매하였고, 이중 SK하이닉스의 플레티넘을 2T(테라)바이트로 하였으나, 그래도 용량이 부족하여 추가로 장만하였습니다. (속도는 ... 정말 미쳤습니다. 경험해본 사람만 아는... 그런거죠.)







그 과정에서 MVME SSD를 처음 설치하는 분들이라면 이 글을 통해 완벽하게 꼽을 수 있게 될 것입니다.



먼저 설치 환경을 말씀 드리면 이렇습니다. 위의 그림처럼

저의 하드웨어 구성은: 메인보드가 MSI의 MAG B760M 박격포2 입니다. Z790보드를 살까 망설이다가 제가 주로 하는 작업이 미디 작업을 주로 해야해서 이것으로 결정하게 되었죠. 프로세서는 i9 14900K로 하였고, 메모리카드는 삼성으로 32GB두개를 장착하였고, 발열 이슈로 수랭쿨러(팬3개 모양)를 무조건 적용했습니다. 그리고 오늘의 메인 주제인 SSD카드는 SK하이닉스 플레티넘 P41 제품으로 하였습니다. 저의 경우 이미 하나를 장착하였고, 이번에 추가로 하나 더 장착해야 하는 상황입니다. 그런데, 박격포2의 경우 추가로 설치를 하려면 그래픽 카드를 탈거하고 장착을 해야 합니다. M.1슬로에는 방해받지 않아 설치가 되는데, m.2~m.3슬롯에 설치하려면 그래픽카드에 가려지게 됩니다.

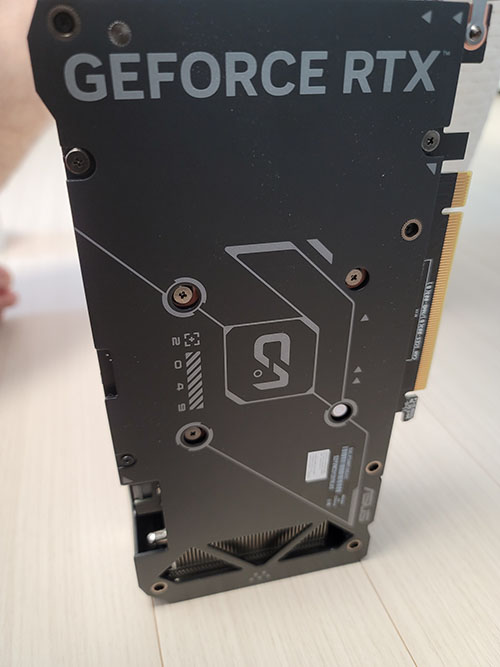

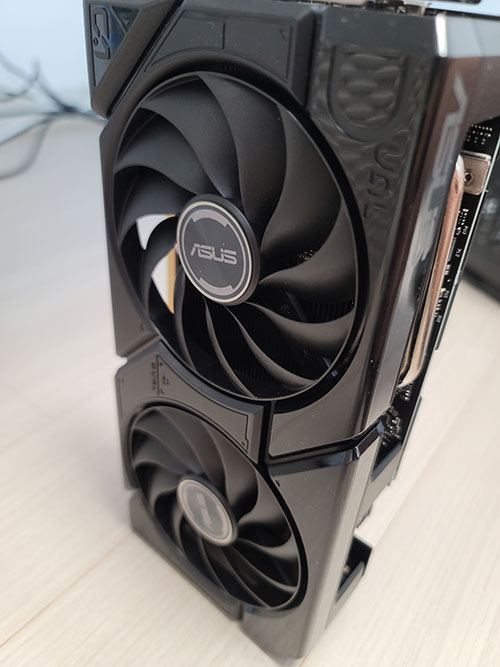

따라서 그래픽 카드를 탈거합니다.

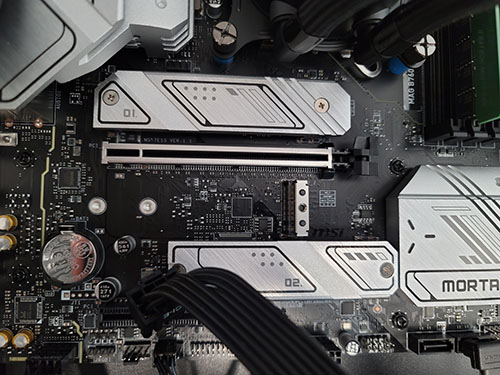

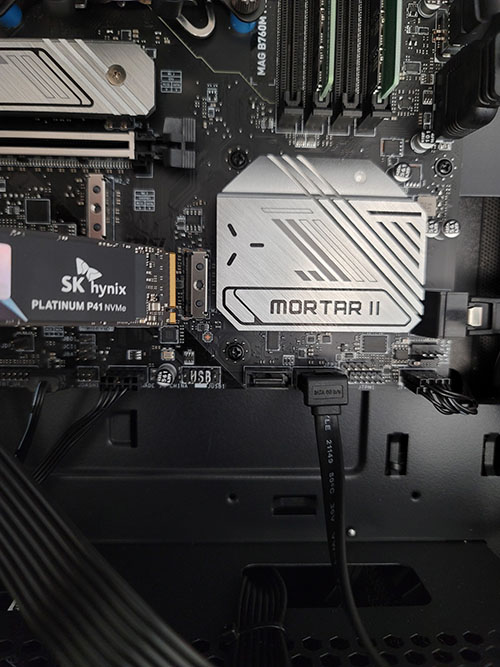

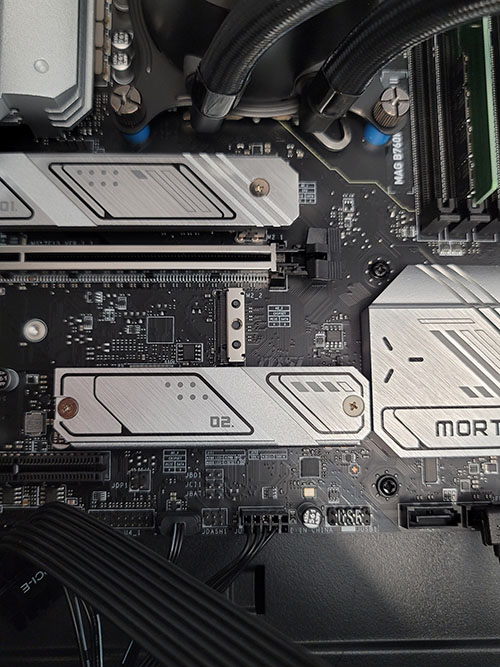

그래픽 카드를 제거하였습니다. 이제 M.2슬롯이 보입니다. 확대를 해보겠습니다.

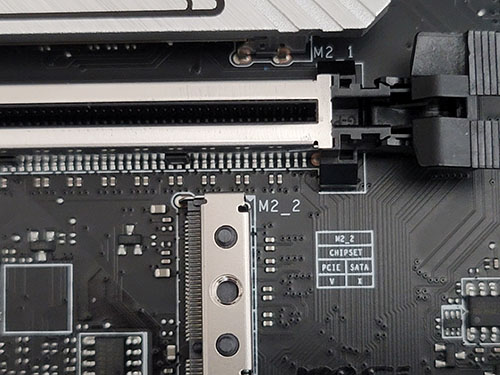

M2_1에는 이미 카드를 설치해 두어서 남은자리는 위와 같이 (좌)m2_2, (우)m2_3(살짝 짤려서 안보임) 이렇게 2개의 자리만 남아 있습니다. 그런데, m2_2의 슬롯에는 방열판이 없습니다. 그래서 저는 m2_3슬롯에 설치를 하게됩니다.



M.2슬롯 방열판 열기

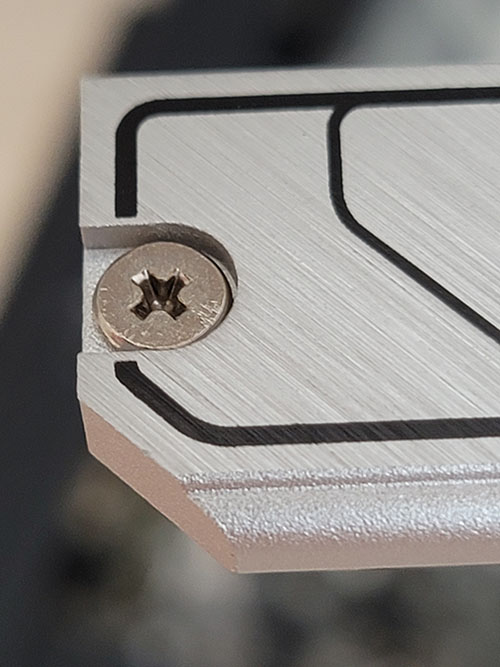

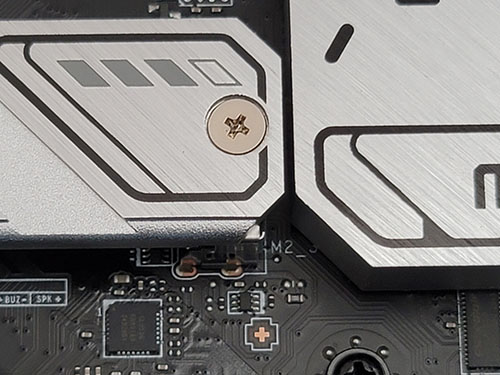

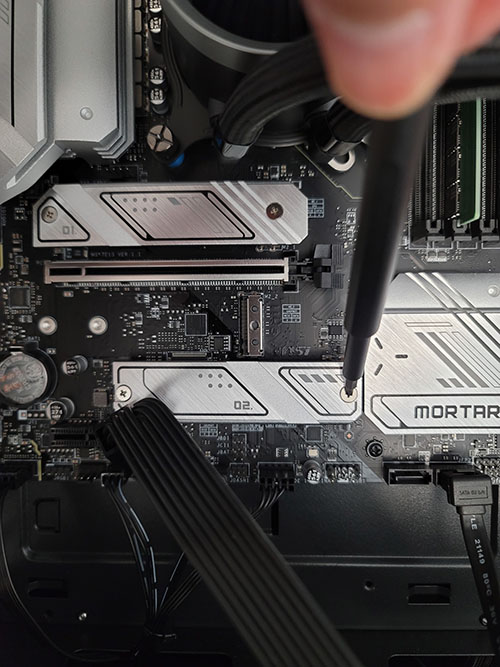

작은 십자(+)드라이버가 필요하며 조심스레 나사를 풀어 방열판을 걷어내야 합니다. 먼저 오른쪽 나사를 돌리는데, 끝까지 돌리지 말고 적당하게 돌려야해요. 그리고 왼쪽의 나사도 끝까지 풀어주는 것이 아니라 일정수준 돌리면 걸리는 부분이 있는데 거기서 멈추시고 방열판을 들어 올리면 됩니다.

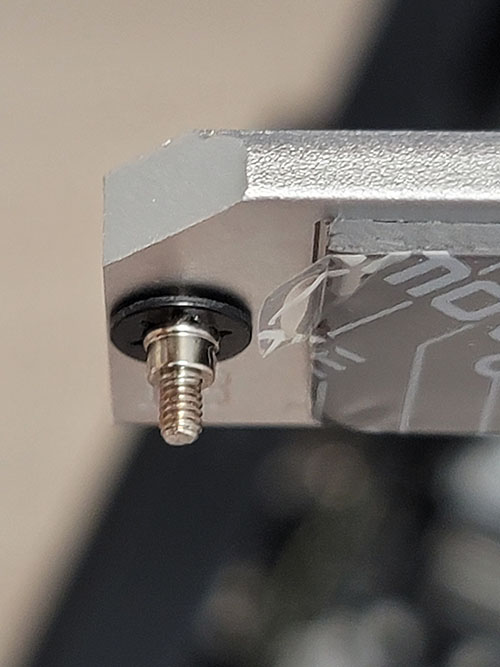

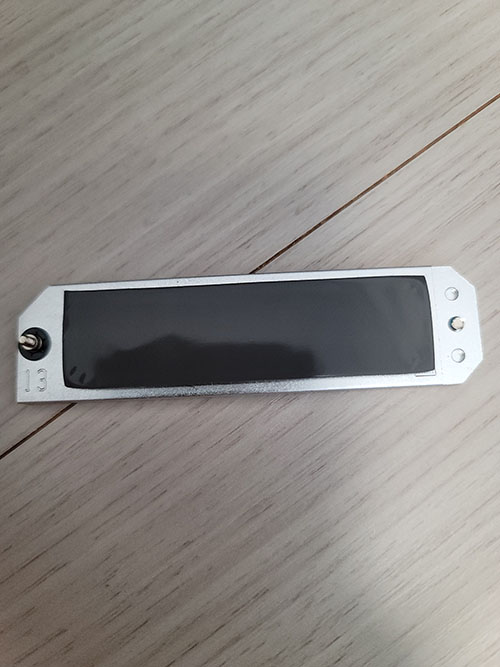

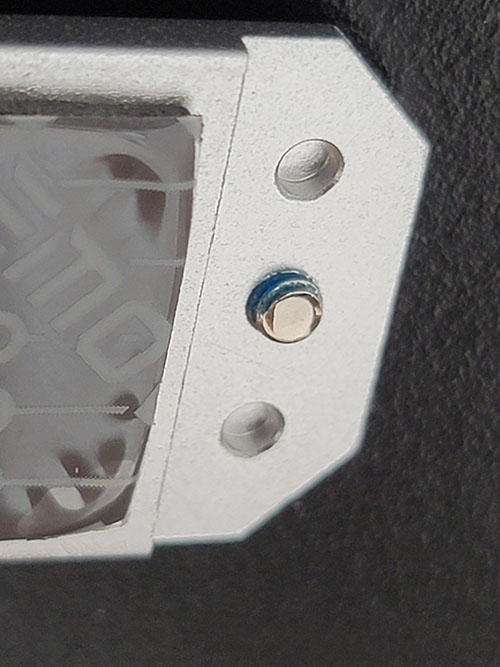

판을 들어보면 안쪽 나사 부분이 이렇게 되어 있습니다. (저장장치의 안전을 위해서 이렇게 되어 있습니다.)

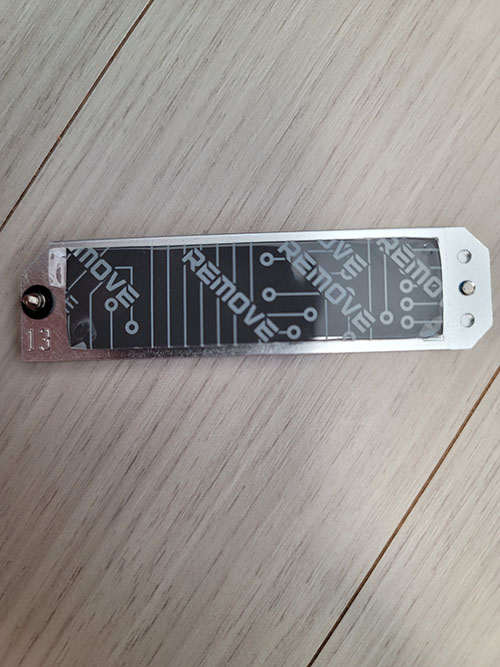

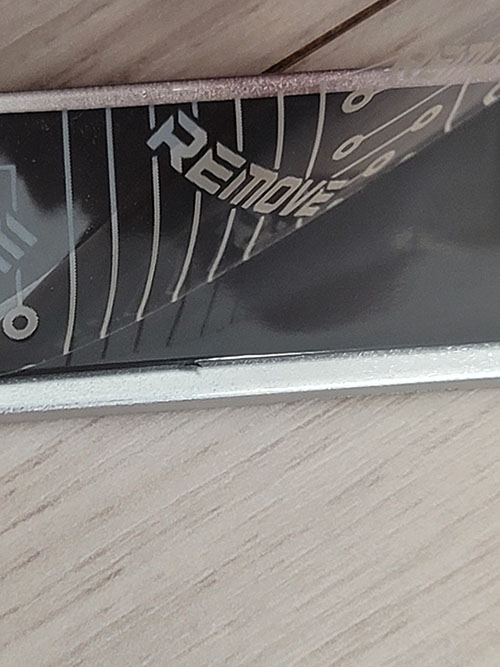

그리고 고무타입 써멀구리스가 발라저 있고, 그 위에 겉 테이프를 제거해줍니다.



NVME SSD카드 장착하기

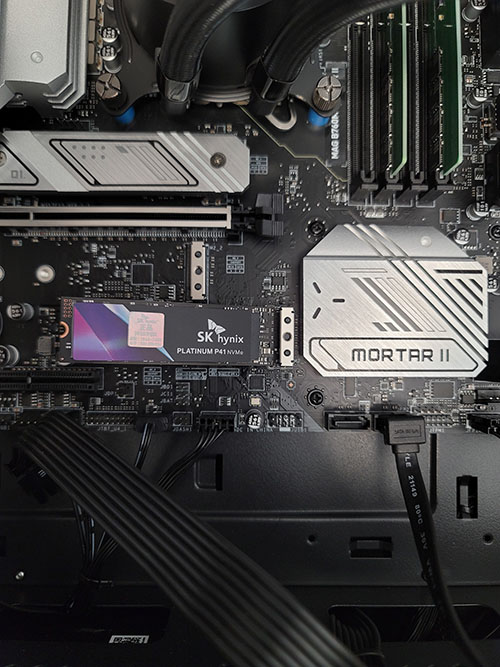

sk하이닉스 Platinum P41 SSD카드를 장착하는 모습입니다. 끼우는 홈이 보이는데 워낙 작아서 손이 약간 떨리네요. 아무튼 홈에 들어가고 쭈욱 집어넣어 줍니다. 너무 세게하면 안됩니다.

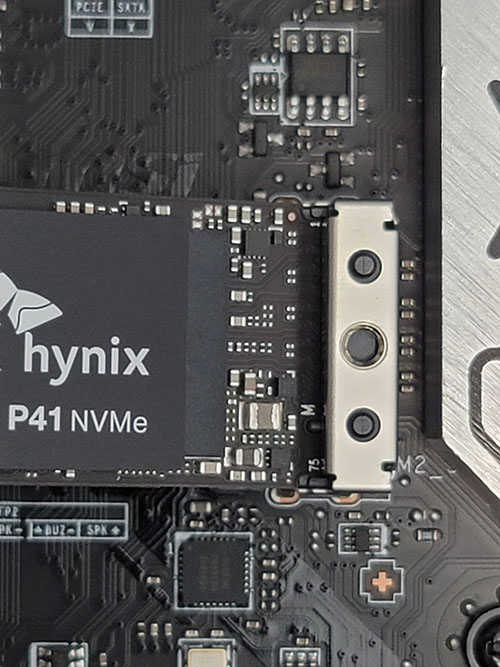

집중하세요. 그림 왼쪽 처럼 단자가 안보일정도로 끼우고, 손을 놓으면 이렇게 살짝 들뜬 상태가 됩니다. 원래 이렇습니다. 이렇게 하면 오른쪽 부분이 끼워졌다는 것입니다. 단자가 보인다면 조금 더 끼워주어야 합니다. 그리고 이제 왼쪽 부분을 눌러서 고정해야 하는데 왼쪽의 경우에는 별도로 기판에 연결하는 것이 아니라 흔들리지 않도록 고정을 해준다고 생각하시면 됩니다. 여기서 주의사항이 있습니다.

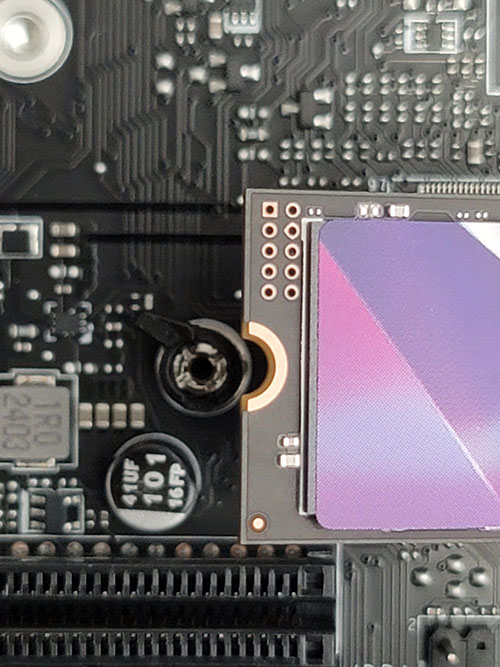

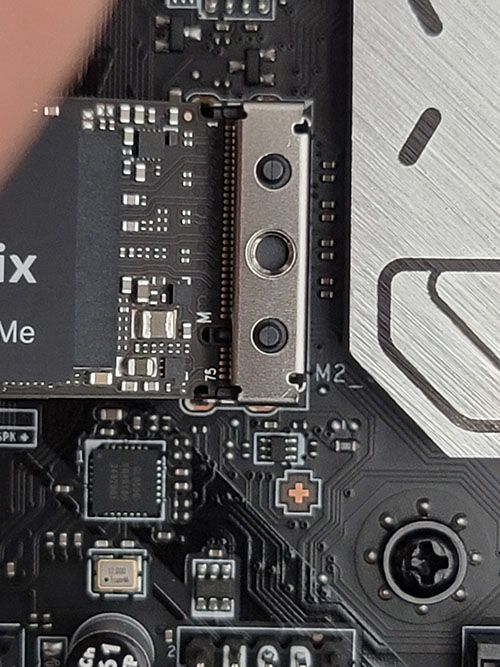

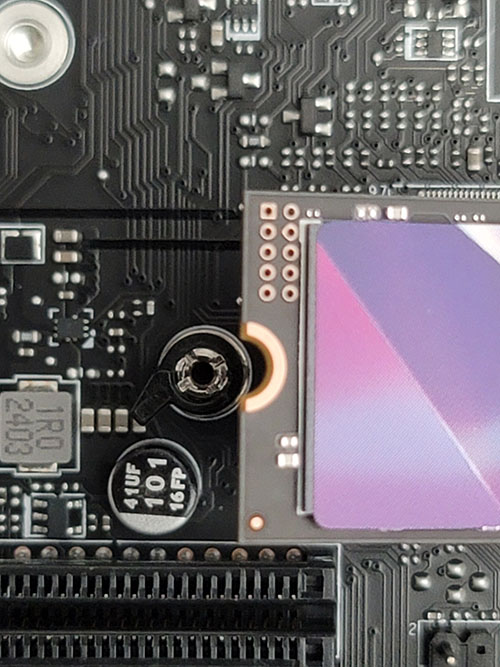

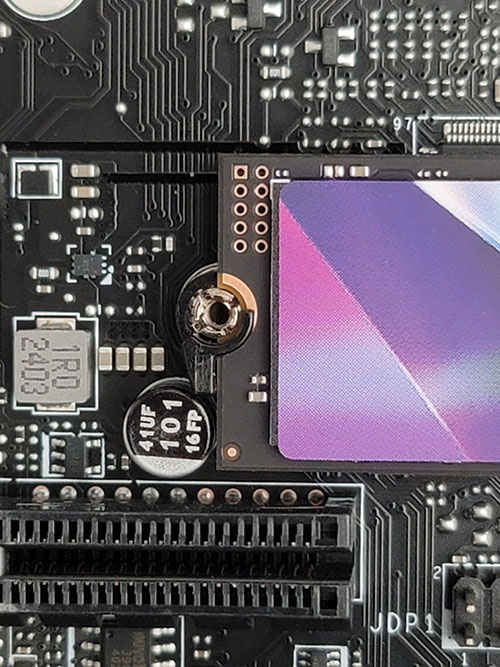

주의구간: 그림처럼 작은 레버같은게 보이는데. 실제로 보면 정말 작아요. 왼쪽 그림을 보면 레버가 아래로 되어 있고, 걸리는 부분이 보입니다. 이 상태에서 그대로 세게 눌러주면 자칫 소중한 저장장치가 부러질 수 있습니다. 그래서 가운데 그림처럼 레버를 위로 올려주어야 합니다. 그리고 그림 오른쪽을 참고하면 SSD카드 왼쪽을 눌러서 레버를 아래로 돌려야 고정이 됩니다. 여기까지 이해 되셨나요? 여기까지 되셨다면 성공적으로 된 것입니다. 그리고 다시 역순으로 방열판을 조립합니다.



역순으로 조립

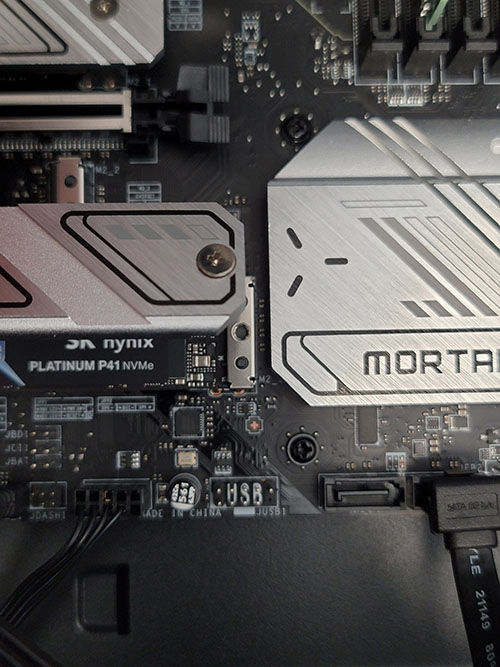

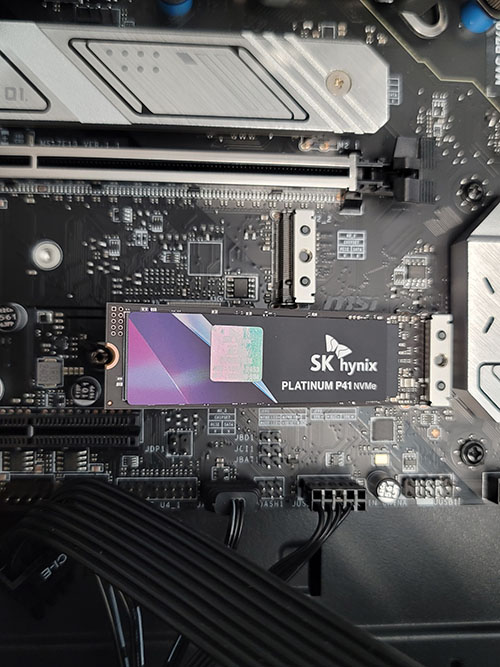

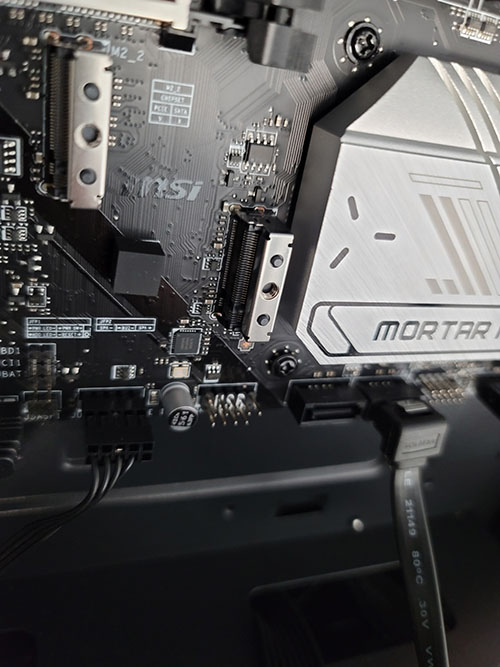

SSD카드가 설치된 부분 위에 방열판을 올려 조심스레 나사로 조여줍니다. 그러면 가운데 그림처럼 원래대로 완성되게 됩니다. 그리고 제가 아까 때어놓은 그래픽카드를 다시 PCIe sata슬롯에 원위치 시킵니다.



이렇게 해서 지금까지 M.2슬롯에 저장장치를 설치하는 방법을 알아보았습니다. 이제 여러분은 이 쪽으로 전문가가 된 것입니다.장착하는데 드는 시간은 개인적으로 15분정도 걸렸던 것 같습니다. 손이떨려서 조금 느려진 감이 있었네요. 이제 장착이 끝났으니 컴퓨터를 부팅하여 성공적으로 인식이 되었는지 확인하려고 합니다.





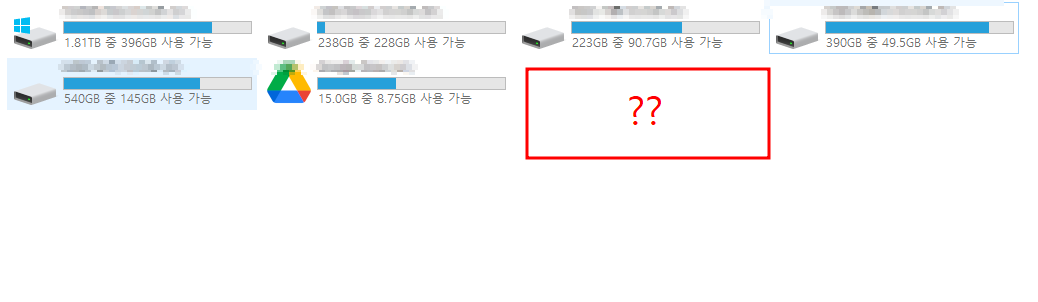

어.... 그런데???? 어디 갔지?



제가 지금까지 설치한 2TB의 NVME가 안보입니다.

하지만 당황하지 않고 해결하는 방법이 있습니다.

아래의 글을 확인하시면 간단하게 해결이 가능합니다.
